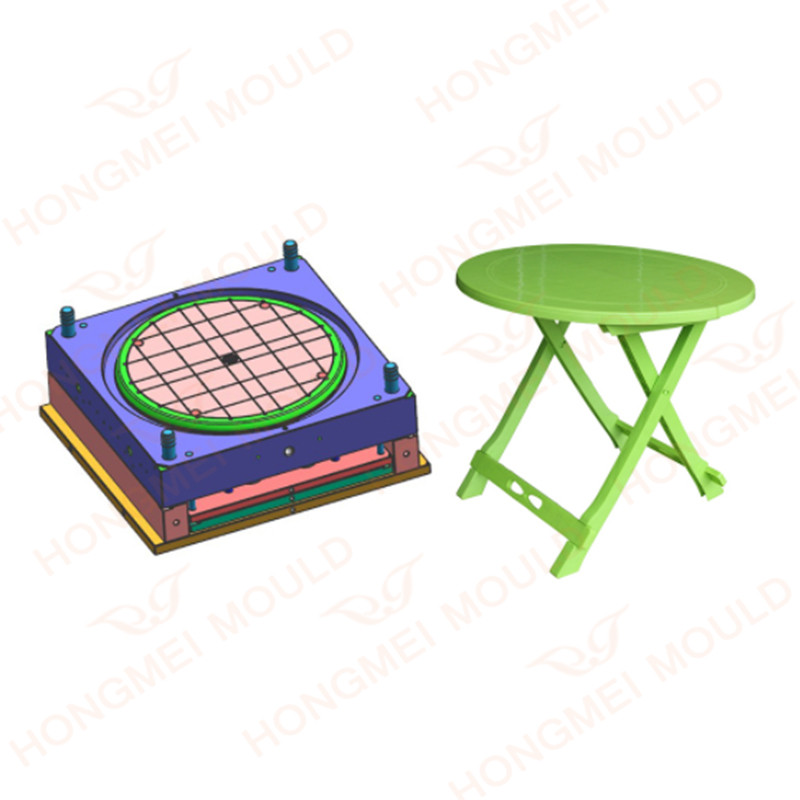

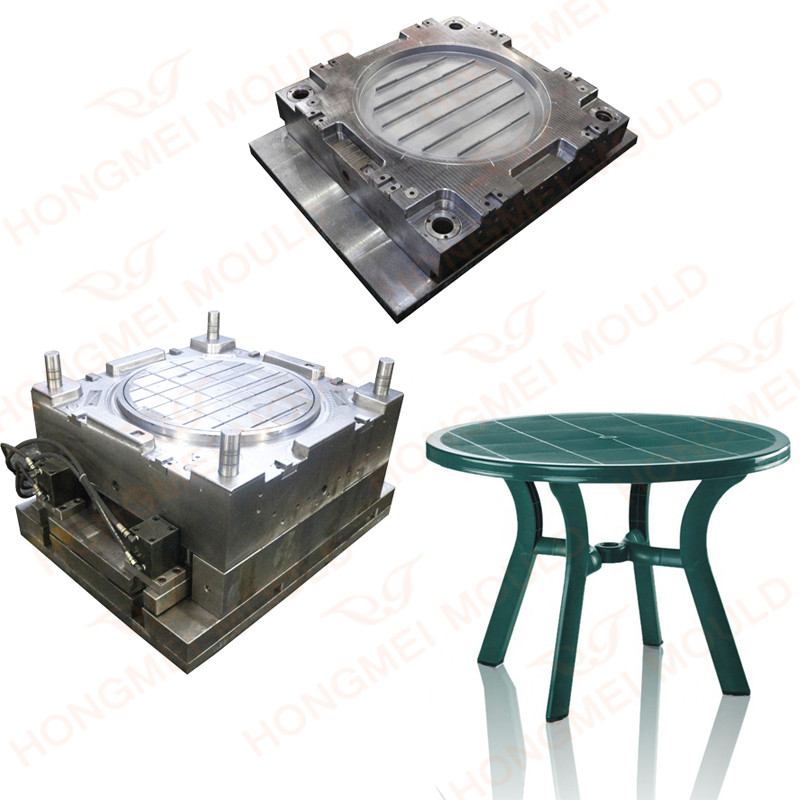

แม่พิมพ์โต๊ะพลาสติกสวนทรงกลม

คุณสมบัติแม่พิมพ์โต๊ะพลาสติกสวนทรงกลม

วัตถุดิบ: พีพี

เหล็กแม่พิมพ์: 718

ฐานแม่พิมพ์: 45#

นักวิ่ง: ประตูใหญ่นักวิ่งสุดฮอต

การขับออก: นักเต้นระบำเปลื้องผ้า

อายุการใช้งานของแม่พิมพ์: 500,000 นัด

วันที่จัดส่ง: 75 วันทำการ

กระบวนการของบริษัท Hongmei ของเราที่ทำแม่พิมพ์นี้

Hongmei Mould จะเลือกเหล็กที่เหมาะสมที่สุดเพื่อทำแม่พิมพ์ตามผลิตภัณฑ์ของคุณแม่พิมพ์โต๊ะพลาสติกสวนทรงกลมบริษัทของเราจะแนะนำเหล็ก 718 พร้อมรับประกันอายุการใช้งานแม่พิมพ์ 500,000 ช็อต ก่อนการออกแบบแม่พิมพ์ เราจะวิเคราะห์ผลิตภัณฑ์เพื่อตรวจสอบว่าสามารถไหลสมดุลได้หรือไม่ สำหรับแบบหล่อขาต้องใช้ถังน้ำมันเพื่อเคลื่อนย้ายแกนเนื่องจากผลิตภัณฑ์ขาด้านในกลวง ด้วยอุปกรณ์เครื่องมือที่มีความแม่นยำและการควบคุมขนาดที่เข้มงวด ลักษณะและข้อต่อของตัวอย่างการทดสอบจึงดีหลังจากการทดสอบแม่พิมพ์ และเราสามารถจัดส่งแม่พิมพ์ถึงคุณได้ในเวลาอันสั้น บริษัทเราใส่ใจในการออกแบบระบบรันเนอร์และระบบทำความเย็น เราใช้แบรนด์ hot runner ที่ดี ซึ่งได้รับกระแสตอบรับจากลูกค้าเป็นอย่างดี ระบบ hot runner จะทำงานบรรจุได้ดี นอกจากนี้ ท่อระบายความร้อนของเราจะได้รับการออกแบบให้ใกล้กับตำแหน่งการขึ้นรูปผลิตภัณฑ์เพื่อให้ได้ผลการระบายความร้อนที่ใหญ่ที่สุด เราจะออกแบบแม่พิมพ์โต๊ะพลาสติกสวนทรงกลมเพื่อให้เหมาะสมกับพารามิเตอร์เครื่องของคุณ และหากคุณไม่สามารถเปิดการออกแบบแม่พิมพ์ 3D ได้ เรามีรายงานแม่พิมพ์ของเรา คุณสามารถดูรายงานแม่พิมพ์ของเราเพื่อตรวจสอบขนาดแม่พิมพ์ เส้นผ่านศูนย์กลางท่อหล่อเย็น ฯลฯ

หลักการออกแบบแม่พิมพ์โต๊ะกลมพลาสติก

1. พื้นฐานการออกแบบ

* ความถูกต้องของมิติและมิติสัมพันธ์

ตามความต้องการเฉพาะและฟังก์ชันของผลิตภัณฑ์ทั้งหมดของผลิตภัณฑ์พลาสติกเพื่อกำหนดคุณภาพภายนอกและขนาดเฉพาะที่เป็นประเภท: ข้อกำหนดด้านคุณภาพรูปลักษณ์จะสูงกว่าข้อกำหนดความแม่นยำของขนาดคือผลิตภัณฑ์พลาสติกที่ต่ำกว่าเช่นของเล่น ผลิตภัณฑ์พลาสติกที่ใช้งานได้จริง ข้อกำหนดด้านขนาดที่เข้มงวด ผลิตภัณฑ์พลาสติก เช่น กล้อง ที่ต้องมีลักษณะและขนาดอย่างเคร่งครัด

* ความชันของนักเต้นระบำเปลื้องผ้านั้นสมเหตุสมผลหรือไม่

ความลาดชันในการขึ้นรูปมีความเกี่ยวข้องโดยตรงกับการขึ้นรูปและคุณภาพของผลิตภัณฑ์พลาสติก กล่าวคือ กระบวนการฉีด ไม่ว่าการฉีดจะดำเนินการได้อย่างราบรื่นหรือไม่ ความลาดชันของการรื้อถอนก็เพียงพอแล้ว ความลาดเอียงต่อผลิตภัณฑ์พลาสติกในการขึ้นรูปพื้นผิวการพรากจากกันหรือการแยกส่วน ไม่ว่าจะส่งผลต่อความแม่นยำของรูปลักษณ์และขนาดความหนาของผนังหรือไม่ ไม่ว่าจะส่งผลต่อความแข็งแรงของชิ้นส่วนของผลิตภัณฑ์พลาสติกหรือไม่

2. ขั้นตอนการออกแบบ

การวิเคราะห์และการย่อยรูปวาดผลิตภัณฑ์พลาสติกและของแข็ง (ตัวอย่างที่เป็นของแข็ง):

* รูปทรงของผลิตภัณฑ์

* ขนาด ความคลาดเคลื่อน และเกณฑ์มาตรฐานการออกแบบ

* ความต้องการทางด้านเทคนิค

* ชื่อและยี่ห้อของพลาสติก

* ข้อกำหนดพื้นผิว

* จำนวนช่องและการจัดเรียงช่อง

* น้ำหนักผลิตภัณฑ์และปริมาตรการฉีดของเครื่องฉีด

* พื้นที่ฉายของผลิตภัณฑ์และแรงจับยึดของเครื่องฉีด

* ขนาดแม่พิมพ์และพื้นที่ที่มีประสิทธิภาพของแม่พิมพ์การติดตั้งเครื่องฉีด (หรือระยะห่างระหว่างแกนดึงของเครื่องฉีด)

* สินค้ามีความแม่นยำ, สี

* ไม่ว่าผลิตภัณฑ์จะมีแกนเพลาด้านข้างและวิธีการบำบัดหรือไม่

กำหนดหมายเลขโพรง และจากนั้น การจัดเรียงของโพรง การจัดตำแหน่งโพรง การจัดเรียงโพรงเกี่ยวข้องกับแม่พิมพ์โต๊ะพลาสติกสวนทรงกลมขนาด การออกแบบระบบเกต ความสมดุลของระบบเกต การออกแบบตัวเลื่อนแบบดึงแกน) ส่วนแทรก และการออกแบบแกน การออกแบบระบบแลกเปลี่ยนความร้อน ปัญหาเหล่านี้และพื้นผิวการแยกส่วน และการเลือก ของตำแหน่งประตู ดังนั้นในกระบวนการออกแบบเฉพาะ เพื่อทำการปรับเปลี่ยนที่จำเป็น เพื่อให้ได้การออกแบบที่สมบูรณ์แบบยิ่งขึ้น

3. การกำหนดพื้นผิวการพรากจากกัน

ไม่ส่งผลต่อรูปลักษณ์ภายนอก เพื่อให้มั่นใจถึงความถูกต้องแม่นยำของผลิตภัณฑ์ การแปรรูปแม่พิมพ์ โดยเฉพาะการแปรรูปคาวิตี้

เอื้อต่อการออกแบบระบบเท ระบบไอเสีย และระบบทำความเย็น

การเปิดแม่พิมพ์ (การแยกส่วน การรื้อถอน) เอื้ออำนวยเพื่อให้แน่ใจว่าผลิตภัณฑ์จะถูกทิ้งไว้ที่ด้านข้างของแม่พิมพ์ที่กำลังเคลื่อนที่เมื่อมีการเปิดแม่พิมพ์

อำนวยความสะดวกในการจัดเรียงบล็อกโลหะ

4. การออกแบบระบบเทน้ำ

การออกแบบระบบการเทประกอบด้วยการเลือกช่องการไหลหลัก การกำหนดรูปทรงและขนาดของส่วนรันเนอร์ การเลือกตำแหน่งของประตู รูปแบบของประตู และการกำหนดขนาดหน้าตัดของประตู

เมื่อออกแบบระบบประตูรั้ว จะต้องเลือกตำแหน่งของประตูก่อน

การเลือกตำแหน่งเกตจะเกี่ยวข้องโดยตรงกับคุณภาพการขึ้นรูปผลิตภัณฑ์และกระบวนการฉีดที่ราบรื่น การเลือกตำแหน่งประตูควรเป็นไปตามหลักการดังต่อไปนี้:

* ควรเลือกตำแหน่งเกตบนพื้นผิวที่แยกส่วนให้มากที่สุดเท่าที่จะเป็นไปได้เพื่อความสะดวกแม่พิมพ์โต๊ะพลาสติกสวนทรงกลมการประมวลผลและการใช้การทำความสะอาดประตู

* ระยะห่างระหว่างตำแหน่งเกตและแต่ละส่วนของช่องควรสอดคล้องกันมากที่สุด และการไหลของเครื่องมือควรสั้นที่สุด

* ตำแหน่งของประตูควรให้แน่ใจว่าพลาสติกไหลเข้าโพรง โพรงในส่วนผนังกว้าง หนา เพื่อให้พลาสติกไหลได้อย่างราบรื่น

* ตำแหน่งเกตควรเปิดที่ส่วนที่หนาที่สุดของชิ้นส่วนพลาสติก

* หลีกเลี่ยงการฉีดพลาสติกโดยตรงเข้าไปในผนังโพรง แกน หรือเม็ดมีดเมื่อไหลลงมาตามโพรง เพื่อให้พลาสติกสามารถไหลเข้าไปในทุกส่วนของโพรงโดยเร็วที่สุด และหลีกเลี่ยงการเสียรูปของแกนหรือส่วนแทรก

* พยายามหลีกเลี่ยงผลิตภัณฑ์ที่ทำให้เกิดรอยเชื่อมหรือทำให้รอยเชื่อมในผลิตภัณฑ์ไม่ใช่ส่วนสำคัญ

ตำแหน่งประตูและทิศทางการไหลของพลาสติกควรทำให้พลาสติกไหลเข้าไปในโพรง ตามแนวขนานของการไหลเข้าของโพรงสม่ำเสมอ และเอื้อต่อการปล่อยก๊าซในโพรง

* ควรวางประตูไว้ในส่วนของผลิตภัณฑ์ที่สามารถถอดออกได้ง่ายที่สุดโดยไม่กระทบต่อรูปลักษณ์ของผลิตภัณฑ์ให้มากที่สุด

5. การออกแบบระบบไอเสีย

ระบบไอเสียมีบทบาทสำคัญในการรับประกันคุณภาพการขึ้นรูปของผลิตภัณฑ์

การใช้ช่องระบายอากาศ โดยทั่วไปช่องไอเสียจะอยู่ที่ส่วนที่เติมช่องไอเสียที่ส่วนท้าย ความลึกของช่องไอเสียจะแตกต่างกันไปตามพลาสติกชนิดต่างๆ และโดยพื้นฐานแล้วจะกำหนดโดยระยะห่างสูงสุดที่พลาสติกอนุญาตโดยไม่ต้องจับเจ่า เช่น ABS0.04 ต่ำกว่า 0.02 มม. ของพลาสเตอร์ และ 0.02 มม. ของเหล็ก

ใช้ระยะห่างที่เหมาะสมของก้านดันแกนแทรกหรือปลั๊กไอเสียพิเศษกับไอเสีย บางครั้งเพื่อป้องกันไม่ให้ผลิตภัณฑ์ถูกดีดออกเนื่องจากการเสียรูปของสุญญากาศ จะต้องตั้งหมุดแก๊ส บางครั้งส่วนประกอบการดูดซับแบบป้องกันสุญญากาศได้รับการออกแบบมาเพื่อป้องกันการดูดซับแบบสุญญากาศของผลิตภัณฑ์และโมดูล

6. การออกแบบระบบระบายความร้อน

การออกแบบระบบทำความเย็นเป็นงานที่ซับซ้อนซึ่งควรคำนึงถึงผลการทำความเย็นและความสม่ำเสมอของการทำความเย็นและอิทธิพลของระบบทำความเย็นต่อโครงสร้างโดยรวมของแม่พิมพ์โต๊ะพลาสติกสวนทรงกลม.

7. รวม:

* การจัดวางระบบทำความเย็นและรูปแบบเฉพาะของระบบทำความเย็น

* การกำหนดตำแหน่งเฉพาะและขนาดของระบบทำความเย็น

* ชิ้นส่วนสำคัญ เช่น การเคลื่อนย้ายแม่พิมพ์หรือการระบายความร้อนแบบแทรก

* การระบายความร้อนของแถบเลื่อนด้านข้างและแกนด้านข้าง

* การออกแบบองค์ประกอบการทำความเย็นและการเลือกองค์ประกอบมาตรฐานการทำความเย็น

* การออกแบบโครงสร้างการปิดผนึก

ยอมรับคำสั่งซื้อผลิตภัณฑ์ฉีดขึ้นรูปขนาดเล็กที่มีขั้นต่ำขนาดเล็ก

มีวิศวกรอาวุโส 6 คน นักออกแบบ 5 คน และมีประสบการณ์ 50 คนแม่พิมพ์โต๊ะพลาสติกสวนทรงกลมพนักงานเพื่อให้แน่ใจว่ากระบวนการสั่งซื้อได้รับการจัดการอย่างมีประสิทธิภาพมากที่สุดเท่าที่จะเป็นไปได้

โครงสร้างแม่พิมพ์ที่แม่นยำ ลดรอบเวลาของแม่พิมพ์ ยืดอายุของแม่พิมพ์คือเป้าหมายสุดท้ายของแม่พิมพ์ที่ผ่านการรับรอง

การสื่อสารและการทำงานที่มีประสิทธิภาพของเราสามารถตอบสนองความต้องการของลูกค้าและพัฒนาความร่วมมือระยะยาวกับ win-win

Hongmei สามารถเป็นซัพพลายเออร์ที่เชื่อถือได้ของคุณเสมอ
