แม่พิมพ์ฉีดพลาสติกลิ้นชักตู้เย็น

แม่พิมพ์ฉีดพลาสติกลิ้นชักตู้เย็น

บทนำแม่พิมพ์

วัสดุ PS ของตู้เย็นลิ้นชักโปร่งใส

โพลีสไตรีน (เรียกสั้น ๆ ว่า PS) เป็นเทอร์โมพลาสติกโปร่งใสไม่มีสีซึ่งเกิดจากการโพลิเมอไรเซชันแบบอนุมูลอิสระของโมโนเมอร์สไตรีน ซึ่งมีอุณหภูมิการแปลงแก้วสูงกว่า 100°C จึงมักใช้ทำภาชนะแบบใช้แล้วทิ้งต่างๆ ที่ต้องทนต่ออุณหภูมิของน้ำเดือด รวมถึงกล่องอาหารกลางวันโฟมแบบใช้แล้วทิ้ง

โพลีสไตรีนนั้นง่ายต่อการแปรรูปและขึ้นรูป และมีข้อดีคือมีความโปร่งใส ต้นทุนต่ำ ความแข็งแกร่ง เป็นฉนวน และการพิมพ์ที่ดี มันสามารถนำมาใช้กันอย่างแพร่หลายในตลาดอุตสาหกรรมเบา, การตกแต่งรายวัน, คำแนะนำเกี่ยวกับแสงและบรรจุภัณฑ์ ฯลฯ ในด้านไฟฟ้าเป็นวัสดุฉนวนที่ดีและวัสดุฉนวนฉนวนกันความร้อน สามารถทำเปลือกเมตร โป๊ะโคม ชิ้นส่วนเครื่องมือเคมีแสงได้หลากหลาย ,ฟิล์มใส,ชั้นอิเล็กทริกของตัวเก็บประจุ

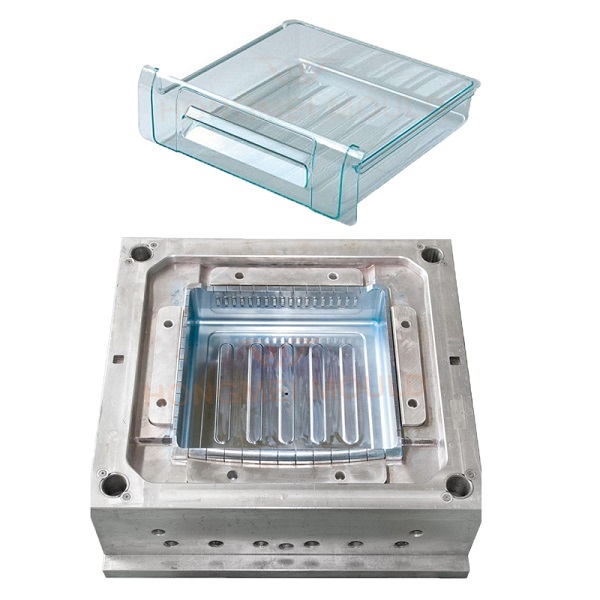

แม่พิมพ์ลิ้นชักตู้เย็นคืออะไร

ที่แม่พิมพ์ลิ้นชักตู้เย็นหรือแม่พิมพ์ หมายถึง เครื่องมือที่ใช้ในการผลิตชิ้นส่วนพลาสติกในการขึ้นรูป เดิมทีแม่พิมพ์ฉีดมีราคาแพงในการผลิต และจะใช้เฉพาะในการใช้งานการผลิตปริมาณมากซึ่งมีการผลิตชิ้นส่วนหลายพันชิ้นเท่านั้น โดยทั่วไปแม่พิมพ์จะถูกสร้างขึ้นจากเหล็กชุบแข็ง เหล็กชุบแข็งก่อนแข็ง อลูมิเนียม และ/หรือโลหะผสมเบริลเลียม-ทองแดง การเลือกใช้วัสดุในการสร้างแม่พิมพ์ถือเป็นหลักเศรษฐศาสตร์ประการหนึ่ง โดยทั่วไปแม่พิมพ์เหล็กจะมีราคาสูงกว่าในการก่อสร้าง แต่มีอายุการใช้งานที่ยาวนานกว่า ซึ่งจะชดเชยต้นทุนเริ่มต้นที่สูงกว่าจำนวนชิ้นส่วนที่ผลิตขึ้นก่อนจะเสื่อมสภาพ แม่พิมพ์เหล็กชุบแข็งล่วงหน้ามีความทนทานต่อการสึกหรอน้อยกว่า และส่วนใหญ่จะใช้สำหรับความต้องการปริมาณที่น้อยกว่าหรือส่วนประกอบที่ใหญ่กว่า ความแข็งของเหล็กชุบแข็งโดยทั่วไปจะอยู่ที่ 38-45 ในระดับ Rockwell-C แม่พิมพ์เหล็กชุบแข็งจะได้รับการบำบัดด้วยความร้อนหลังการตัดเฉือน ทำให้มีความเหนือกว่าในแง่ของความทนทานต่อการสึกหรอและอายุการใช้งาน ความแข็งโดยทั่วไปอยู่ระหว่าง 50 ถึง 60 Rockwell-C (HRC)

แม่พิมพ์อะลูมิเนียมมีราคาถูกกว่าแม่พิมพ์เหล็กอย่างมาก และเมื่อใช้อะลูมิเนียมเกรดสูงกว่า เช่น อลูมิเนียมเครื่องบิน QC-7 และ QC-10 และกลึงด้วยอุปกรณ์คอมพิวเตอร์ที่ทันสมัย ​​ก็สามารถประหยัดในการขึ้นรูปชิ้นส่วนนับแสนชิ้นได้ แม่พิมพ์อะลูมิเนียมยังให้การตอบสนองที่รวดเร็วและรอบการทำงานที่เร็วขึ้น เนื่องจากมีการกระจายความร้อนได้ดีกว่า นอกจากนี้ยังสามารถเคลือบเพื่อต้านทานการสึกหรอของวัสดุเสริมไฟเบอร์กลาส เบริลเลียมคอปเปอร์ใช้ในพื้นที่ของแม่พิมพ์ที่ต้องการการกำจัดความร้อนอย่างรวดเร็วหรือบริเวณที่เกิดความร้อนเฉือนมากที่สุด

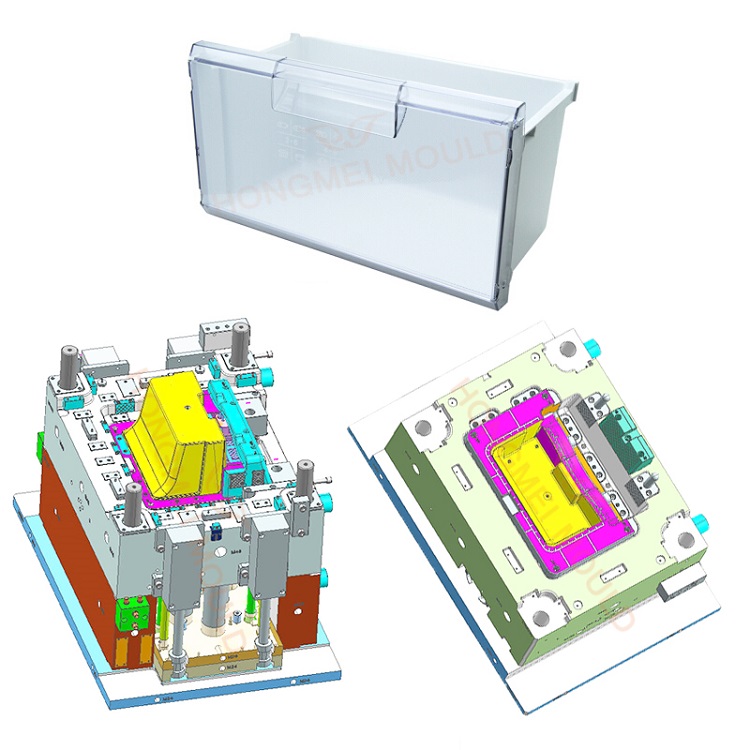

การออกแบบแม่พิมพ์ลิ้นชักตู้เย็น

*  มุมของ PL ต้องเรียบไม่มีขั้นบันไดและคม

*  ช่องมีการออกแบบเม็ดมีดสองช่อง จึงเปลี่ยนได้ง่าย

* สปริง 4 ชิ้นใช้ในช่อง.

* ลิฟเตอร์และหัวฉีดน้ำร้อนมีระบบน้ำอีกระบบ รับรองว่าเย็นเพียงพอ

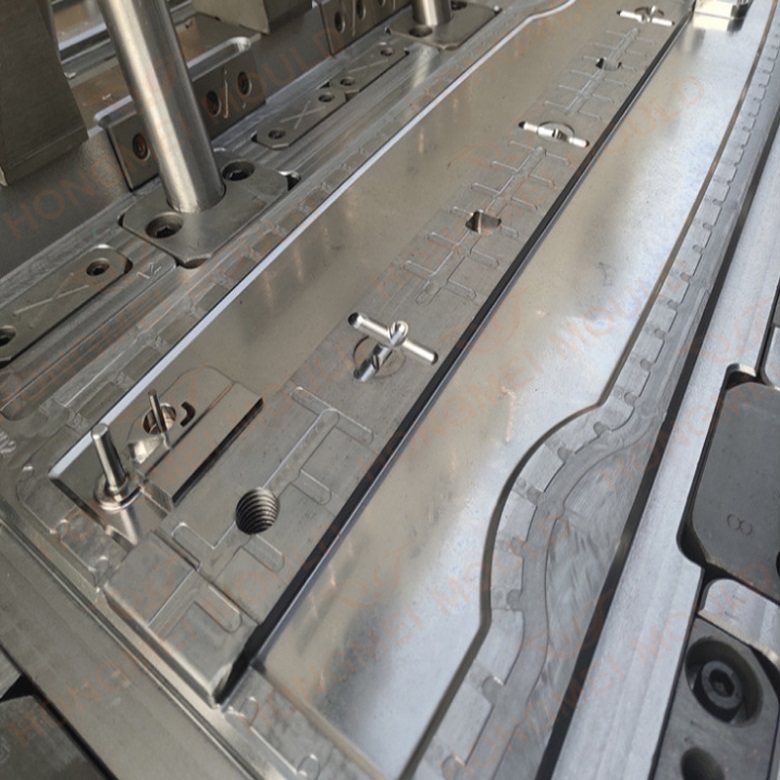

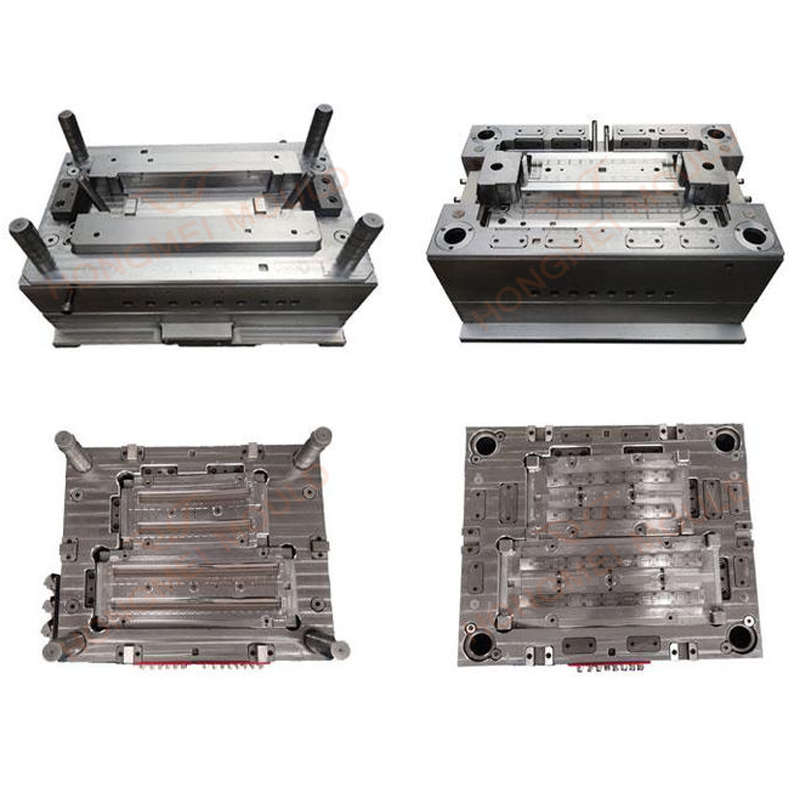

กระบวนการประกอบแม่พิมพ์ลิ้นชักตู้เย็น

1. การออกแบบของแม่พิมพ์ลิ้นชักตู้เย็นระบบระบายความร้อน ระบบเท และระบบดีดออก มีความสมเหตุสมผล

2. โครงสร้างทั้งหมดมีขนาดกะทัดรัด กะทัดรัด และเชื่อถือได้

3. การประมวลผลโดยรวมมีความสมเหตุสมผล (EDM น้อยกว่าในชิ้นส่วนที่ไม่ใช่ยาง) กระบวนการประกอบมีความสมเหตุสมผล และง่ายต่อการเปลี่ยน (ใส่ชิ้นส่วนเหล็กบาง ๆ สองชิ้นซึ่งง่ายต่อการเปลี่ยน)

การวิเคราะห์ความบิดเบี้ยวในรายงาน DFM

ที่ Hongmei เราจะวิเคราะห์ปัญหาการบิดเบี้ยวที่อาจเกิดขึ้นในรายงาน DFM ของเรา คุณจะต้องออกแบบการออกแบบชิ้นส่วนของคุณใหม่เพื่อหลีกเลี่ยงปัญหาหรือประเมินว่าจะส่งผลกระทบต่อการประกอบขั้นสุดท้ายหรือไม่

ประกอบแม่พิมพ์ลิ้นชักตู้เย็นหลักการ

-ความแม่นยำของแต่ละส่วน เช่น ความแม่นยำของมิติระยะทาง ความร่วมแกน ความเท่าเทียมกัน ความตั้งฉาก

-ความแม่นยำในการเคลื่อนที่สัมพัทธ์ เช่น ความแม่นยำในการส่งผ่าน การเคลื่อนที่เชิงเส้น และความแม่นยำในการเคลื่อนที่แบบหมุน

-ความพอดีและความแม่นยําในการสัมผัส เช่น ช่องว่างพอดี สภาพการสัมผัสปริมาณการรบกวน ฯลฯ

-ความหนาของผนังชิ้นส่วนขึ้นรูปพลาสติก ความหนาของผนังของส่วนที่ขึ้นรูปควรอยู่ที่ขีดจำกัดล่างของมิติเมื่อแม่พิมพ์ลิ้นชักตู้เย็น ทำ.

ยินดีต้อนรับสู่การซื้อคุณภาพสูงและการผลิตต้นทุนต่ำแม่พิมพ์ลิ้นชักตู้เย็นเครื่องจักรจำนวนมากกับเรา ในฐานะหนึ่งในผู้ผลิตแม่พิมพ์เครื่องใช้ในบ้านชั้นนำและซัพพลายเออร์ในประเทศจีน เรามีโรงงานที่มีประสิทธิผลและเป็นมืออาชีพในไถโจว ประเทศจีน ที่บริการของคุณ สำหรับผลิตภัณฑ์ที่กำหนดเอง ติดต่อเราเพื่อแจ้งรายละเอียดทันที
